天合农林小气候一体化气象站解决方案

    更新时间:2024-07-15    作者:天合环境科技有限公司    文章来源:https://www.thnyqxz.com/jjfa/563.html


设施农业作为我国现代农业的重要组成部分,正异军突起,发展规模在迅速扩大,不仅是在数量上、而且在现代化建设及装备方面都取得了长足的发展望。显而易见,设施农业带来的经济效益和社会效益是巨大的。然而,设施农业的高效生产、离不开对其动植物生长环境的精准控制。自动气象站是一种能够自动化观测和存储气象数据的设备。主要有传感器、采集器、通讯接口、系统电源等构件组成,是专业实时监测有关动植物生长因子(如风速、风向、雨量、温度、湿度、光照强度、土壤温湿度等)的电子设备。作为气象环境条件的有力监测者,自动气象站对于指导农户进行安全生产与科学种植,促进设施农业快速发展具有举足轻重的作用。

山东天合环境科技有限公司拥有专业研发技术团队,形成了集研发、生产、销售、服务于一体的高效团队。凭借雄厚的技术力量,完备的检测设备,过硬的产品质量,优质的售后服务,跃居气象环境监测终端设备行业先进行列。经过多年的技术沉淀积累与不断创新,天合研发团队研发出各类适应不同场景需求的小型气象站仪器和相关集成系统方案,抗辐射干扰,远销全国各地。其中农业小气候观测自动气象站已经以成熟的技术,过硬的质量,完善的售后应用于全国各农业种植指导、科研项目之中。

天合农林小气候一体化气象观测系统工作原理:

  农林小气候气象观测系统通过传感器监测环境的要素信息,如风速、风向、温度、湿度、气压、降雨、光照强度、辐射强度等,传感器监测的气象要素信息传送到数据主机采集器收集,数据主机采集器将接收的气象要素信号转化为数据,再通过传输模块上传至云平台,使用者可以直接在云平台电脑端手机端查看各种气象要素数据及下载历史数据。

天合农林小气候一体化气象观测系统简介:

农林小气候气象观测系统是针农业生态环境以及和农业生产活动环境监测设计的一款小型自动气象站。通过温湿度、光照、雨量、风速风向等传感器采集信息,可以及时掌握大田生长情况,当大田因这些因素生长受限,用户可快速反应,采取应急防范措施。

天合农林小气候一体化气象观测系统功能特点:

1、采集器:采用工业级处理芯片,modbus485接口,支持modbus485,支持GPRS通信,支持RS232数据输出,配置7寸液晶显示屏幕,适用于各种恶劣环境。

2、具有外部U盘存储扩展功能。

3、传感器:环境温度、湿度、风速、风向、气压、土壤温度、土壤湿度传感器、土壤PH、土壤盐分、土壤氮磷钾传感器、雨量传感器、总辐射传感器、光照强度传感器等各种气象要素传感器(可根据需求选配)。

4、支架:主杆加厚碳钢静电喷塑工艺处理,抗腐蚀性强。

5、气象数据分析软件1套:

数据查询功能:支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能。

数据统计功能:支持单要素统计功能:可按年、月、日、小时、10分钟或任意时间段进行单要素最大值、最小值、平均值的统计。

数据图表功能:根据采集的数据可以形成实时曲线,并可以以柱形图、饼状图等直观的方式呈现。

支持远程手机、PC登陆查看,可看实时数据。

6、可扩展本地LED屏展示:(选配)

供电: AC 220V/50Hz

规格:单红 P10-96*48/P10-192*96

像素:4608px/18432px

功率:150W/540W

天合农林小气候一体化气象观测系统优势:

与传统的超声波气象站相比,我司产品克服了对高精度计时器的需求,避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

该设备创新性的采用七要素一体式传感器,可对风速、风向、温度、湿度、气压、光照/总辐射、光学雨量等气象要素进行实时观测,可实现户外气象参数24小时连续在线监测,通过数字量通讯接口将七项参数一次性输出给用户。

顶盖隐藏式超声波探头,避免雨雪堆积的干扰,避免自然风遮挡(实用新型专利,专利号ZL 2020 2 3215713.X)☆

原理为发射连续变频超声波信号,通过测量相对相位来检测风速风向(发明专利,专利号ZL 2021 1 0237536.5)☆

风速、风向、温度、湿度、气压、光照/总辐射、光学雨量七要素一体式传感器(实用新型专利,专利号ZL 2020 2 3215649.5)☆

标配GPRS传输,送三年流量

两米碳钢支架,顶部无需法兰盘可直接套接传感器(实用新型专利,专利号ZL 2020 2 3211795.0)

传感器外壳采用进口ASA材质,更有效对抗盐雾等环境,防护等级达到IP65以上

整机取得国家气象计量站校准证书

整机取得实用新型专利,专利号ZL 2020 2 3208599.8

生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

生产企业具有知识产权管理体系认证证书和计算机软件注册证书

生产企业为3A级信用企业

生产企业为高新技术企业

天合农林小气候一体化气象观测系统技术参数:

1)风速:测量原理超声波,0~70m/s(±0.1m/s);(发明专利,专利号ZL 2021 1 0237536.5)

2)风向:测量原理超声波,0~360°(±1°);(发明专利,专利号ZL 2021 1 0237536.5)

3)空气温度:测量原理二极管结电压法,-40℃~85℃(±0.3℃);(北京市气象局校准证书)

4)空气湿度:测量原理电容式,0~100%RH(±2%RH);(北京市气象局校准证书)

5)大气压力:测量原理压阻式,300hPa~1100hPa(±0.02hPa);(北京市气象局校准证书)

6)光照:测量原理光电效应,0-100Klx(±3%)

7)光学雨量:测量原理光电式,0~4mm/min(±4%)

8)土壤温度:量程:-40~80℃,分辨率:0.01℃,精度±0.5℃

9)土壤水分:湿度量程:0-100%,分辨率:0.01%,精度3℃

10)土壤盐分:量程:0-5000us/cm,分辨率:1us/cm,精度±3%

11)土壤酸碱度:量程:0-14PH,分辨率:0.01PH,精度±0.1PH

12)土壤氮磷钾:量程:1-1999mg/kg(mg/L);分辨率:1mg/kg(mg/L);精度:±2%FS

天合农林小气候一体化气象观测系统云平台介绍:

1、CS架构软件平台,支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储,稳定可靠,易于扩展,负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发,HJ-212协议,TCP转发,http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

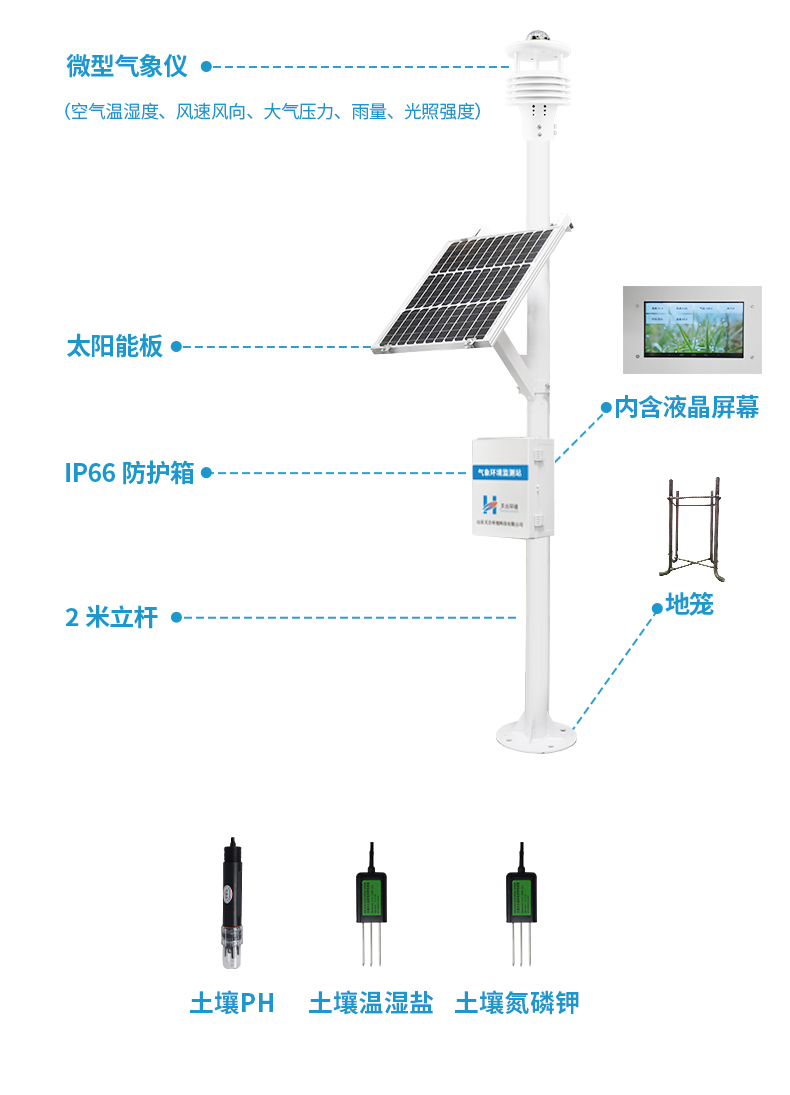

天合农林小气候一体化气象观测系统配置:

序号

配置

参数

数量

1

超声波一体化传感器

风速:测量范围:0~70m/s;分辨率:0.01m/s;准确度:±0.1m/s;无启动风速(发明专利,专利号ZL 2021 1 0237536.5;北京市气象局计量校准证书)

风向:测量范围:0~360°;分辨率:0.1°;准确度:±1°;无启动风速(发明专利,专利号ZL 2021 1 0237536.5;北京市气象局计量校准证书)

温度:测量范围:-40~85℃;分辨率:0.1℃;准确度:±0.3℃@25℃;(北京市气象局计量校准证书)

湿度:测量范围:0-100%RH;分辨率:1%RH;准确度:±2%@20%RH~80%RH;(北京市气象局计量校准证书)

大气压力:测量范围:300hPa~1100hPa精度(±0.02hPa);(北京市气象局计量校准证书)

光照:测量原理光电效应,0-100Klx(±3%)

光学雨量:测量原理光电式,0~4mm/min(±4%)

1个

2

土壤温度

量程:-40~80℃,分辨率:0.01℃,精度±0.5℃

1个

3

土壤水分

湿度量程:0-100%,分辨率:0.01%,精度3℃

1个

4

土壤盐分

量程:0-5000us/cm,分辨率:1us/cm,精度±3%

1个

5

土壤酸碱度

量程:0-14PH,分辨率:0.01PH,精度±0.1PH

1个

6

土壤氮磷钾

量程:1-1999mg/kg(mg/L);分辨率:1mg/kg(mg/L);精度:±2%FS;

1个

7

防辐射罩

ASA材质、防辐射

1个

8

防护箱

ABS材质,数采仪防护,配电集成

1个

9

支架

2米碳钢支架、地笼

1个

10

气象主机

数据采集分析、输出

1个

11

无线传输模块

GPRS无线传输、三年流量


12

太阳能供电

30W20AH单晶硅免维护蓄电池、太阳能支架、充电控制器、线材

1套

13

软件平台

气象分析平台软件

1套


天合农林小气候一体化气象观测系统安装要求:


1、农林小农林小气候气象观测系统的安装要求四周环境空旷不能有太高的建筑物遮挡,较高的建筑物可以能影响空气流通,影响风速监测,遮挡阳光,影响温度测量等;

2、农林农林小气候气象观测系统安装距离铁路要保持两百米距离,距离电气化铁路保持100米距离,距离公路三十米,远离高磁场设备比如变压器,因为传感器数据电子设备,高磁场会影响监测结果的准确性;

3、农林农林小气候气象观测系统的安装时要轻拿轻放,因为设备本身精密所以要温柔的对待仪器,不能粗暴的对待设备,也不要在设备上乱涂乱画!最好有专门的人员指导安装,或者是专业技术安装。

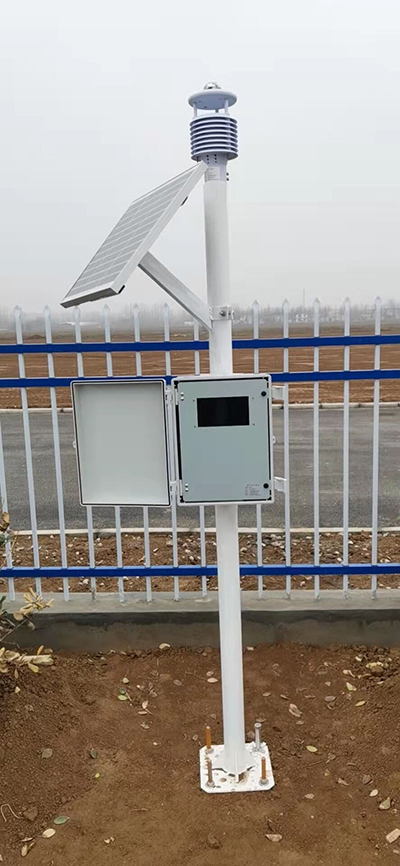

(应用实拍):
