智慧农业温室大棚环境监测方案

    更新时间:2024-03-28    作者:天合环境科技有限公司    文章来源:https://www.thnyqxz.com/jjfa/565.html

  近些年来,温室大棚在农业中的占比越来越重要,温室大棚的发展,让反季节种植常规化,以此满足人们日常生活的需要。想要提高温室大棚内蔬菜水果的产量,就要为农作物提供适宜的生长条件,及时掌握棚内空气温湿度、土壤温湿度、二氧化碳浓度和光照强度等参数的变化情况,并进行干预调节,实现温室大棚科学、智能化、高效率的管理。

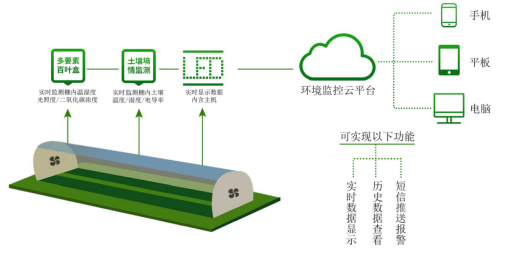

      针对温室大棚的特点,天合环境推出温室大棚智能解决方案,该方案由LED观光屏(内含智能监控主机)、多要素百叶盒、土壤水分/温度/电导率传感器、环境监测云平台组成,可以实时监测温室大棚内的空气温湿度、土壤温湿度、土壤电导率、二氧化碳浓度、光照强度,并实时上传至云平台。

     同时,系统还可以通过电脑、手机、Pad等信息终端向管理者推送实时监测信息、报警信息,实现温室大棚信息化、智能化远程管理,充分发挥物联网技术在农业生产中的作用,保证温室大棚内的环境适宜作物生长,实现精细化的管理,为作物的高产、优质、高效、生态、安全创造条件, 帮助客户提高效率、降低成本、增加收益并且减少人力劳动。


产品配置:

LED观光显示屏:

       LED观光屏内含智能监控主机,实时采集温室大棚内的数据并显示。可通过GPRS方式将数据上传至监控软件平台,同时该监控主机还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等;



00001.

具有1路 ModBus-RTU 主站接口可接入485变送器:土壤温度水分、土壤 EC、 PH、光照、CO2、氮磷钾等变送器。

00002.

00003.

可外接 1 路室外 LED 单色显示屏,点阵 96*48。

00004.

00005.

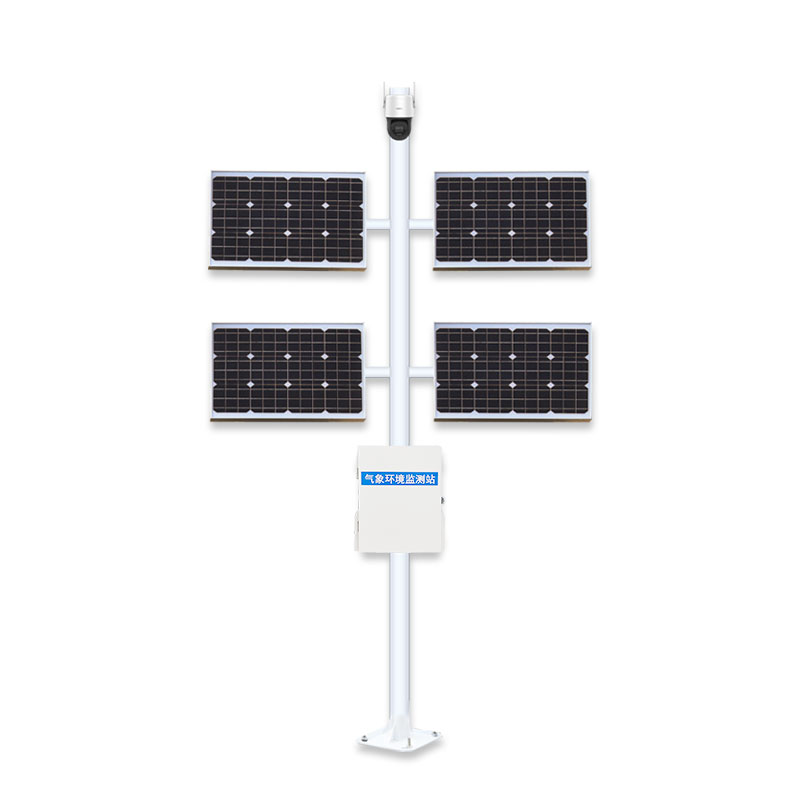

不带 LED 屏显示时,可搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题。

00006.

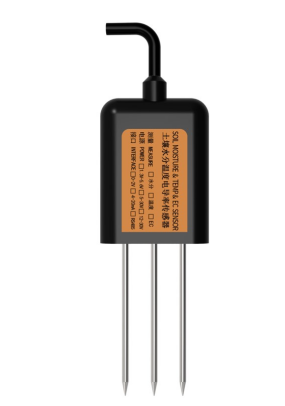

土壤水分/温度/电导率传感器:

土壤水分温度电导率传感器可同时监测土壤中的含水量、温度和电导率,
性能稳定,灵敏度高,是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数,能直接稳定地反映各种土壤的真实水分含量。可测量土壤水分的体积百分比,是符合目前国际标准的土壤水分测量方法。



·

土壤含水率、电导率以及温度三参数合一。

·

·

也可用于水肥一体溶液、以及其他营养液与基质的电导率。

·

·

电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。

·

·

完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。

·

·

精度高,响应快,互换性好,探针插入式设计保证测量精确,性能可靠。

·

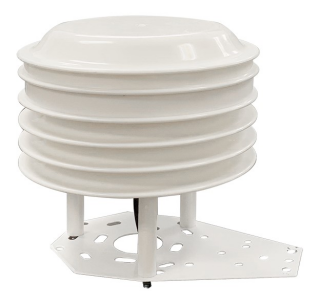

多要素环境监测传感器百叶箱:

       多要素环境监测传感器百叶箱内集成温湿度传感器、二氧化碳传感器、光照度传感器,可实时监测空气温湿度、二氧化碳浓度和光照度并上传至主机。产品体积小、重量轻,采用优质抗紫外线材质,使用寿命长,采用高灵敏度的探头, 信号稳定,精度高。

·

CO2 量程:0-5000ppm,分辨率 1ppm。

·

·

测量环境温湿度,测量单元为瑞士进口,测量准确,量程-40~120 度。

·

·

光照采集模块采用高灵敏度的感光探头,光照强度量程 0~20 万 Lux。

·

·

采用专用的 485 电路,通信稳定,10~30V 宽电压范围供电。

·

·

关键部件采用进口器件,具有测量范围宽、线形度好、防水 性能好、使用方便、便于安装、传输距离远等特点。

·

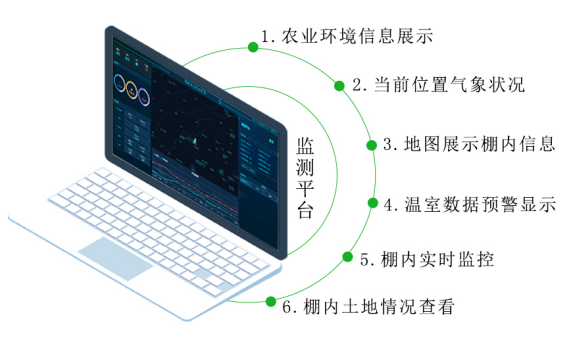

云平台简介:



监控云平台是我司旨在为用户提供便捷的服务而专门开发的网页登录平台。云平台免费使用,界面完全中性,支持多级权限访问、支持客户增添子账号。客户可凭账号随时随地登录,方便的查看自己的设备状态、查询数据记录、下载打印数据等,还可以根据需要选择短信报警等服务,平台稳定可靠。
